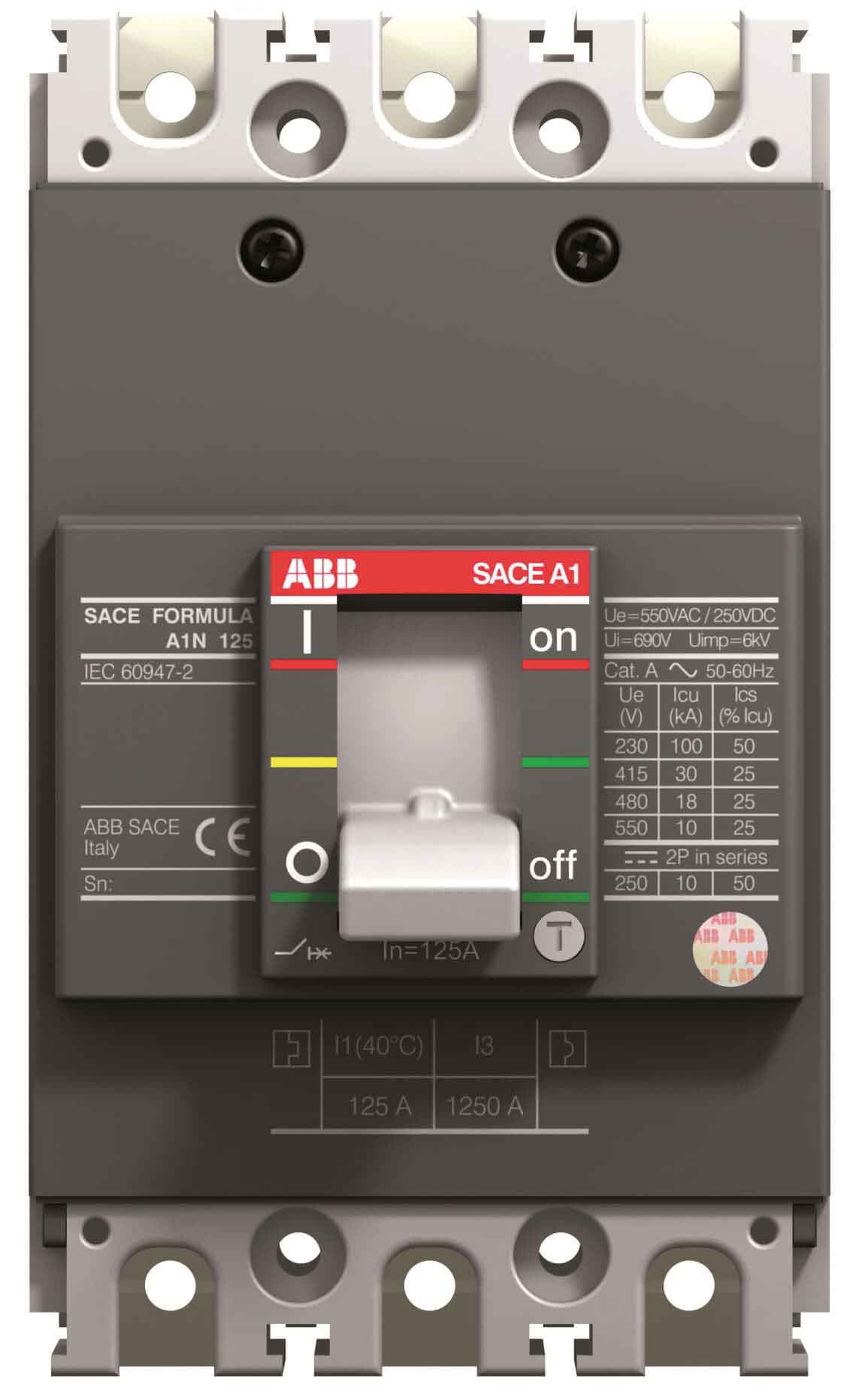

Cầu dao tự động dạng khối MCCB ABB dòng Formula A1A 10KA 70A 3P

Thông số kĩ thuật:

Độ bền: 1500 Chu kỳ
Độ bền cơ học: Hoạt động 8500 chu kỳ
Số cực: 3
Công suất hao phí: ở điều kiện hoạt động định mức trên mỗi cực 8 W
Dòng điện định mức (In): Mạch chính 70 A
Điện áp chịu được xung định mức (UImp): 6 kV
Điện áp cách điện định mức: 690 V
Điện áp hoạt động định mức:
+ 550 V xoay chiều
+ 250 V DC
Dịch vụ định mức Khả năng ngắt ngắn mạch (ICs):
+ (240 V xoay chiều) 12,5 kA
+ (380 V xoay chiều) 5 kA
+ (415 V xoay chiều) 5 kA
+ (440 V xoay chiều) 4 kA
+ (480 V xoay chiều) 3,75 kA
+ (500 V xoay chiều) 2,5 kA
+ (250 V DC) 2 cực nối tiếp 2,5 kA
Khả năng ngắt ngắn mạch cuối cùng được xếp hạng (ICu):
+ (240 V xoay chiều) 10 kA
+ (380 V xoay chiều) 10 kA
+ (415 V xoay chiều) 10 kA
+ (440 V xoay chiều) 8 kA
+ (480 V xoay chiều) 7,5 kA
+ (500 V xoay chiều) 5 kA
+ (250 V DC) 5 kA
Dòng điện không bị gián đoạn định mức (Iu): 125
Chiều rộng ròng của sản phẩm: 76,2 mm
Chiều cao ròng của sản phẩm: 130 mm
Chiều sâu / Chiều dài ròng của sản phẩm: 60 mm
Trọng lượng tịnh của sản phẩm: 0,791 kg
