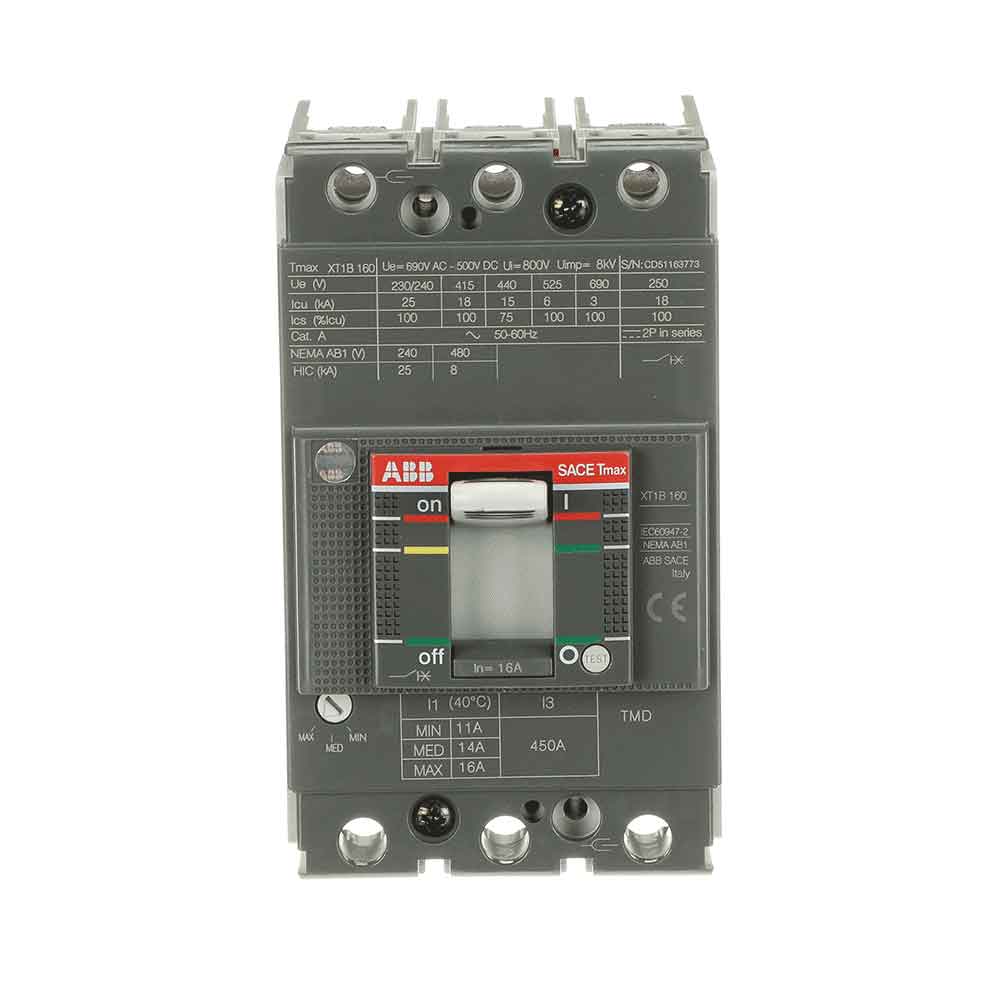

Cầu dao tự động dạng khối MCCB ABB dòng Tmax XT1B 16A

Thông số kĩ thuật:

Loại cầu dao được liên kết: Power Distribution
Công suất kết nối mạch chính: Busbar 45.5 … 80 mm²
Loại dòng điện: AC/DC
Độ bền điện: 120 chu kỳ mỗi giờ, 8000 chu kỳ
Độ bền cơ học: 240 chu kỳ mỗi giờ, 25000 chu kỳ
Số cực: 3
Công suất hao phí ở điều kiện hoạt động định mức trên mỗi cực: 1,5 W
Dòng điện định mức (In): 16A
Tần số định mức (f): 50 / 60 Hz
Điện áp định mức (Ur): 690 V
Điện áp chịu được xung định mức (UImp): 8 kV
Cài đặt dòng ngắn mạch tức thời định mức: 450A
Điện áp cách điện định mức: 800 V
Điện áp hoạt động định mức: 690 V xoay chiều | 500 V DC
Khả năng ngắt ngắn mạch định mức (ICs):
+ (220 V xoay chiều) 25 kA
+ (230 V xoay chiều) 25 kA
+ (240 V xoay chiều) 25 kA
+ (380 V xoay chiều) 18 kA
+ (415 V xoay chiều) 18 kA
+ (440 V xoay chiều) 11,25 kA
+ (500 V xoay chiều) 8 kA
+ (525 V xoay chiều) 6 kA
+ (690 V xoay chiều) 3 kA
+ (250 V DC) 2 cực nối tiếp 18 kA
Khả năng ngắt ngắn mạch cuối cùng (ICu):
+ (220 V xoay chiều) 25 kA
+ (230 V xoay chiều) 25 kA
+ (240 V xoay chiều) 25 kA
+ (380 V xoay chiều) 18 kA
+ (415 V xoay chiều) 18 kA
+ (440 V xoay chiều) 15 kA
+ (500 V xoay chiều) 8 kA
+ (525 V xoay chiều) 6 kA
+ (690 V xoay chiều) 3 kA
+ (250 V DC) 2 cực nối tiếp 18 kA
+ Dòng điện không bị gián đoạn định mức: 160A
Chiều rộng sản phẩm: 76,2 mm
Chiều cao sản phẩm: 130mm
Chiều dài sản phẩm: 70mm
Trọng lượng tịnh của sản phẩm: 1,1 kg
