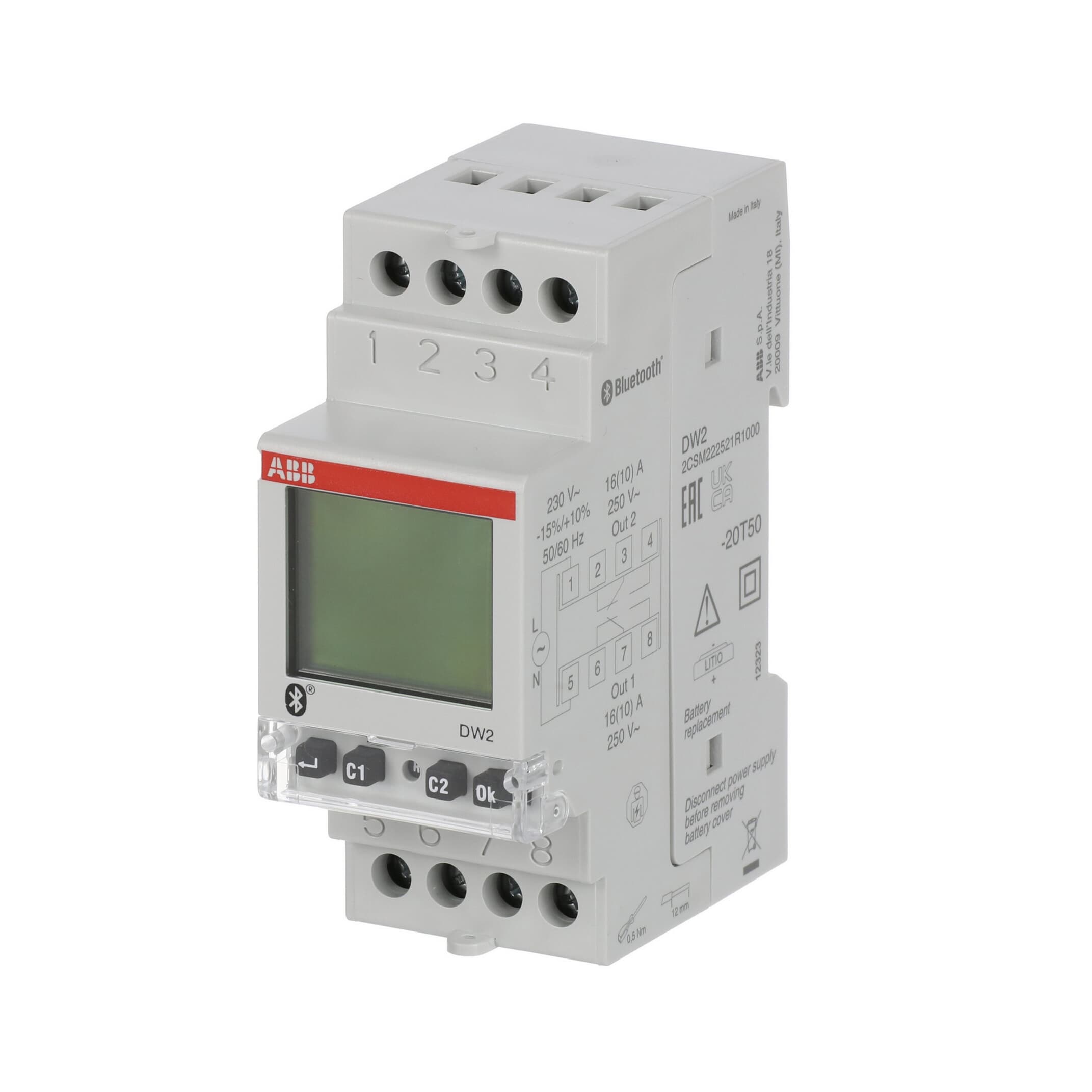

Công tắc hẹn giờ Timer ABB 24 giờ/7 ngày, 2 kênh (DW2)

Công tắc hẹn giờ Timer ABB 24 giờ/7 ngày, 2 kênh (DW2), loại kỹ thuật số. Sản phẩm được sử dụng để điều khiển đóng/mở mạch theo chương trình hàng tuần.

Thông Số Kỹ Thuật:

• Tiêu chuẩn:
  EN 60730-2-7
  EN-301 489-17
  EN-300 328
  EN-62479
  EN 50581
• Chức năng: Lập trình hàng tuần
• Điện áp: 230 V AC
• Tần số hoạt động: 50Hz – 60Hz
• Dòng định mức tiếp điểm: 16A
• Tiêu Thụ Điện Năng: 2 W
• Độ Chính Xác: ± 0.5s/24h
• Số Kênh: 2 kênh
• Thời Gian Chuyển Đổi Tối Thiểu: 1 phút
• Loại Tiếp Điểm: Chuyển đổi (CO)
• Loại Đồng Hồ: Kỹ thuật số
• Kiểu lắp đặt: Thanh DIN
• Bộ lưu trữ dự phòng: Có
• Số Lượng Pin: 1
• Dung lượng pin: 5 năm

Hướng Dẫn Lắp Đặt:
Chuẩn Bị:
– Đảm bảo rằng nguồn điện đã được ngắt trước khi tiến hành lắp đặt.
– Kiểm tra các thành phần của Timer và đảm bảo rằng tất cả đều ở tình trạng tốt.
Lắp Đặt Thanh DIN:
– Gắn Timer DW2 lên thanh DIN trong tủ điện. Đảm bảo Timer được gắn chắc chắn và không bị lỏng lẻo.
Kết Nối Dây Điện:
– Kết Nối Nguồn Điện: Kết nối dây nguồn (230 V AC) vào các đầu nối được chỉ định trên Timer. Thông thường, các đầu nối sẽ được ký hiệu rõ ràng.
– Kết Nối Tải: Kết nối các thiết bị hoặc tải cần điều khiển vào các đầu ra của Timer. Đảm bảo rằng kết nối đúng với sơ đồ mạch.

Hướng Dẫn Cài Đặt:
Thiết Lập Ban Đầu:
– Kiểm Tra Kết Nối: Đảm bảo rằng tất cả các kết nối đều chính xác và chắc chắn.
– Bật nguồn điện để khởi động Timer.
Cài Đặt Thời Gian:
– Sử dụng các trippers để thiết lập thời gian bật/tắt hàng ngày. Trippers thường là các nút nhỏ hoặc công tắc trên mặt của Timer.
– Cài Đặt Thời Gian: Đặt các trippers vào các vị trí tương ứng với thời gian mà bạn muốn Timer bật hoặc tắt. Mỗi tripper thường tương ứng với 1 phút
